Initiële intree
De smalle punt treedt een voorbereid recht pilotgat binnen.
Ruimers / Kegelruimers
Conische ruimers
Wat is een kegelruimer en hoe werkt deze?

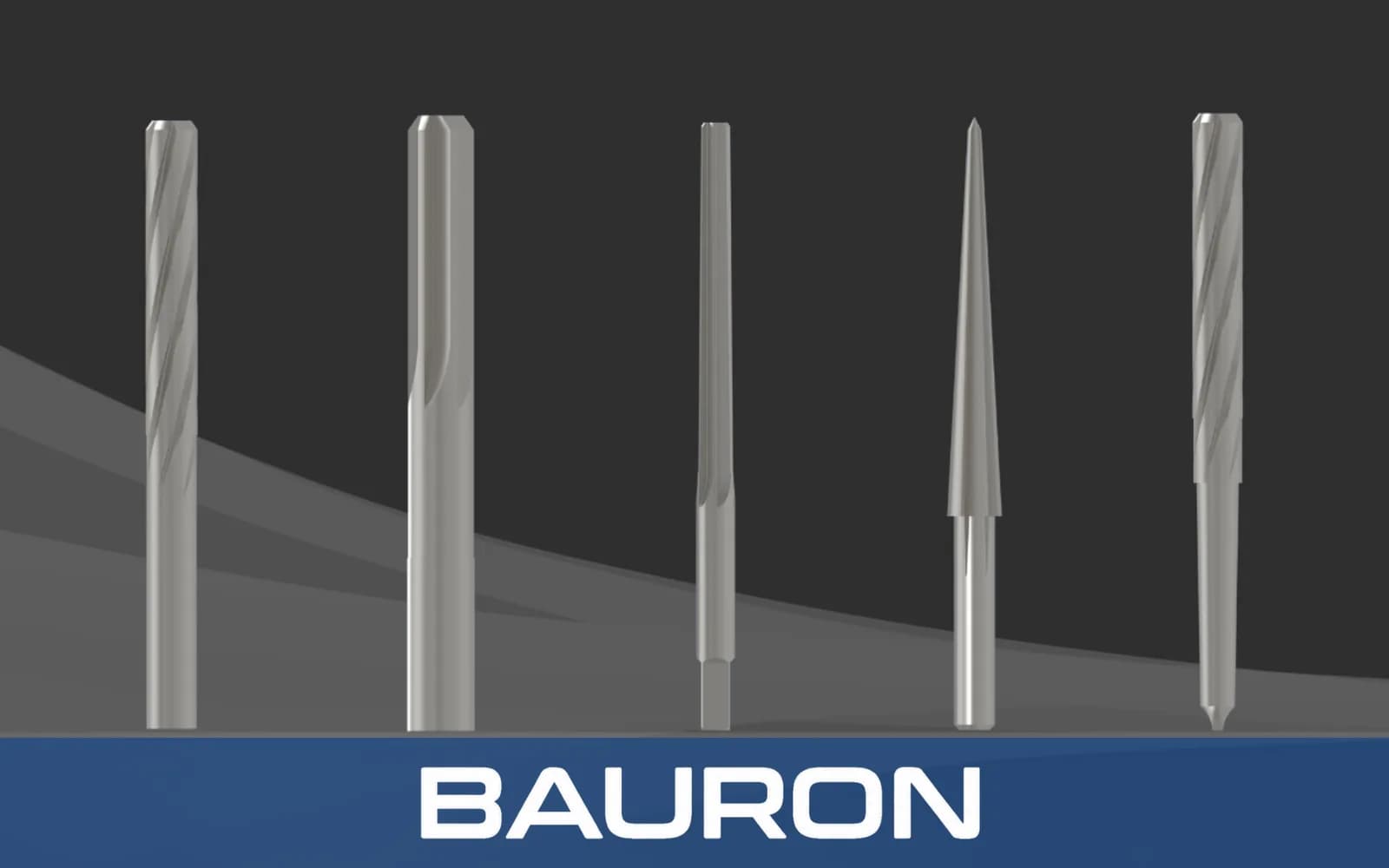

Een kegelruimer is een afwerkingsgereedschap voor het creëren van conische gaten die passen bij kegelvormige pennen, fittingen en andere hoekige componenten. Het verwijdert materiaal progressief langs de kegel om het gespecificeerde passende profiel te produceren.
Hoekig snijden
Conische snijkanten verwijderen progressief materiaal van de gatwand naarmate het gereedschap vordert.
Spaanevacuatie
Rechte of spiraalgroefvalleien voeren spanen weg van de snijkanten.
Eindbewerking op maat
De ruimer werkt de holte af op de kegelrate of het aangepaste profiel dat vereist is door het passende onderdeel.
Belangrijkste kenmerken en voordelen van kegelruimers
Standaard en aangepaste kegels
Kunnen worden geproduceerd voor standaard kegelpenprofielen of gespecificeerde aangepaste hoeken.
Robuuste groeven
Bieden snijkantondersteuning voor materiaalverwijdering op schuine boringwanden.
Vierkante-schachtopties
Maken handmatige bediening met een tapkruk mogelijk.
Geslepen snijkanten
Ondersteunen nauwkeurige kegelbeheersing en interne oppervlakteafwerking.
Kleine maten beschikbaar
Inclusief kleine aanduidingen zoals een 2/0 kegelruimer voor delicate mechanismen.
Stijve kern
Beperkt doorbuiging en buiging in diepere conische gaten.
Specificaties kegelruimers
| Specificatie | Bereik / details |
|---|---|
| Kegelrate | 1/4" per voet standaard, of aangepaste profielen |
| Maataanduidingen | #7/0 tot #14, metrisch en fractioneel |
| Groefgeometrie | Recht, linksdraaiend spiraal of rechtsdraaiend spiraal |
| Schachttype | Recht, vierkant uiteinde of morsekegel |
| Tolerantie | Precisiegeslepen volgens OEM-vereisten |
| Bewerkingstype | Kegelvormige doorlopende gaten en blinde gaten |
Beschikbare materialen en coatings voor kegelruimers
| Materiaal / coating | Het beste voor | Belangrijkste voordeel |
|---|---|---|
| HSS (snelstaal) | Algemene bewerking van zacht staal en aluminium. | Taai, voordelig substraat voor handmatig en machinaal gebruik. |
| Kobaltstaal (HSS-Co) | Hardere legeringen en abrasief gietijzer. | Hittebestendigheid en snijkantbestendigheid ondersteunen veeleisende toepassingen. |
| TiAlN-coating | Hogetemperatuur, hogere productieruns. | Vermindert wrijving en beschermt de snijkant tegen hitte en slijtage. |
HSS is geschikt voor algemeen handmatig en machinaal werk, HSS-Co voegt hitte- en slijtvastheid toe, en TiAlN kan snijkanten beschermen in compatibele hogetemperatuurprocessen.
Welke machines gebruiken kegelruimers?
T-greep tapkrukken
Draaien vierkante-schachtgereedschappen handmatig voor gecontroleerde kegelafwerking.
CNC-freescentra
Gebruiken stijve houders voor geautomatiseerde conische-gatafwerking.
Handmatige kolomboorpersen
Bieden verticale stabiliteit en gecontroleerde voeding voor herhaalbare kegelgeneratie.
Toepassingen en industrieën voor kegelruimers
Penbevestiging
Creëert conische holtes voor kegelpennen die worden gebruikt om machineonderdelen te positioneren en te vergrendelen.
Ophangingsonderhoud
Werkt stuurknokkel- en kogelgewrichtkegels af voor passende chassisonderdelen.
Aangepast gereedschap
Produceert gespecificeerde conische gatprofielen in gespecialiseerde mallen en opspanmiddelen.
Pijp- en klepfittingen
Werkt hoekige gaten af voor gespecialiseerde vloeistofstuurkleppen en kegelvormige verbindingen.
Veelgestelde vragen over kegelruimers
Wat is de standaardkegel per voet voor kegelpenruimers?
Veel industriële imperiale kegelpenruimers gebruiken een kegel van 1/4 inch per voet. Controleer het ruimerprofiel tegen de gespecificeerde pen of het passende onderdeel.
Kan ik een kegelruimer in een handboormachine gebruiken?
Niet-ondersteund gebruik in een handboormachine wordt over het algemeen afgeraden omdat het gereedschap kan vastlopen, trillen of breken. Gebruik een stijve machine of draai een vierkante-schachtversie langzaam met een tapkruk.
Waarvoor wordt een 2/0 kegelruimer gebruikt?
Een 2/0, of dubbel-nul, kegelruimer werkt kleine kegelpengaten af in delicate mechanismen, instrumenten en kleine onderdelen.
Moet ik rechte of spiraalgroeven kiezen?
Rechte groeven zijn geschikt voor continue gaten. Spiraalgroeven kunnen spiebanen en onderbroken sneden overbruggen met minder neiging tot vastgrijpen.
Zijn aangepaste kegelhoeken beschikbaar?
Aangepaste kegelruimers kunnen worden gespecificeerd op hoek, kegelrate, diameter en lengte volgens de onderdeeltekening.
Gedeelde engineeringbron
Ontwerp- en engineeringondersteuning
Bauron biedt ontwerp- en engineeringondersteuning voor standaard en aangepaste kegelprofielen, groefgeometrie, schachtstijlen, substraten en coatings. Deel de tekening van het passende onderdeel en de toepassingsvereisten voor beoordeling.
Neem contact op met engineering
