Machinale Opspanning
De rechte of tapse schacht wordt vastgezet in een compatibele machineklauwplaat, spantang of houder.
Ruimers / Machinale nabewerkingsruimers
Spankopruimers

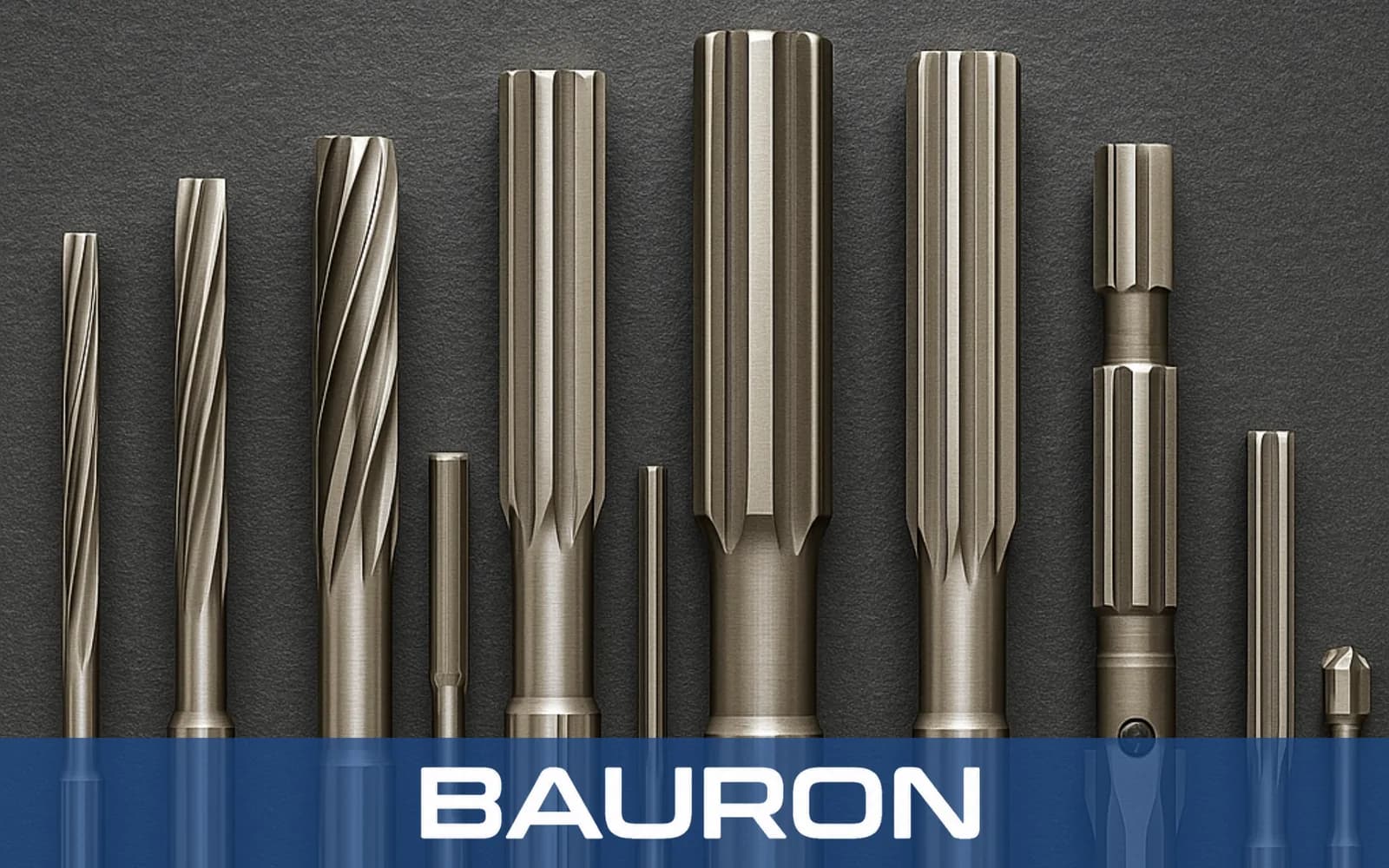

Wat Zijn Opspanruimers en Hoe Werken Ze?
Opspanruimers zijn nabewerkingsgereedschappen met vaste maat en massief lichaam die in starre machineopstellingen worden gebruikt om nauwkeurige gatdiameters en gladde interne oppervlakken te produceren in productie.

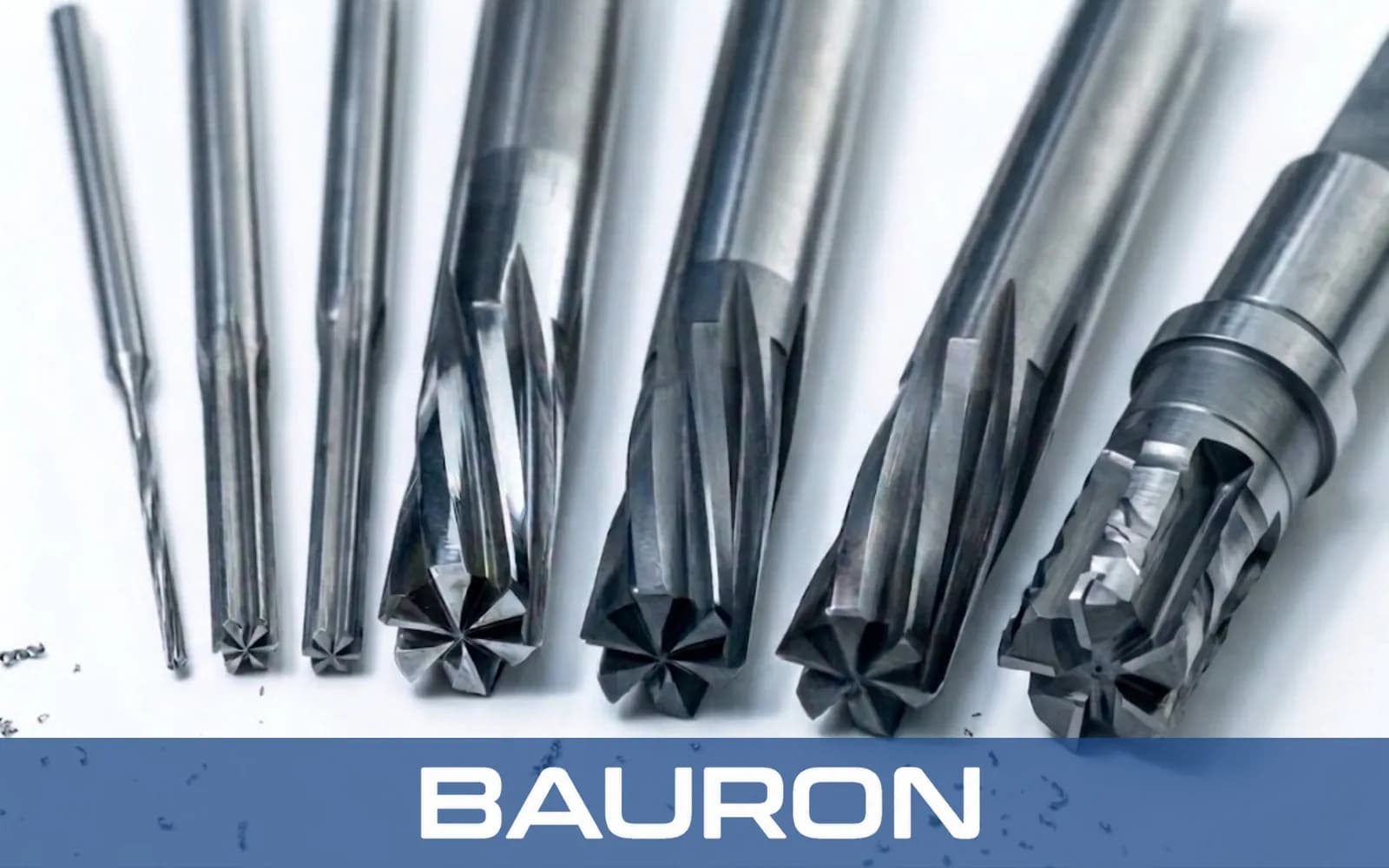

Geleide Invoering
Een afgeschuind snijuiteinde lijnt de ruimer uit en geleidt deze in het voorgeboorde gat.
Machinaal Snijden
Roterende spaangroeven verwijderen een kleine hoeveelheid materiaal van de gatwand om de uiteindelijke maat te bereiken.
Spaanafvoer
De spaangroeven voeren gesneden materiaal af van de snijkanten voor een schone boring.
Belangrijkste Kenmerken en Voordelen van Opspanruimers
Massieve Constructie
Biedt stijfheid om doorbuiging in machinecycli te beperken.
Afgeschuind Uiteinde
Geleidt het gereedschap in een voorgeboosd gat.
Veelzijdige Schachten
Rechte en tapse opties passen in compatibele machinehouders.
Precisiefasen
Ondersteunen nauwkeurige uiteindelijke gatmaat en oppervlakteafwerking.
Meerdere Spaangroeven
Verdelen snijkrachten over meerdere snijkanten om trillingen en klapperen te verminderen.
Consistente Geometrie
Ondersteunt herhaalbare gatdimensies wanneer opstelling en snijcondities worden gecontroleerd.
Specificaties Opspanruimers
| Specificatie | Bereik / details |
|---|---|
| Diameterbereik | 1/64" tot 2" in standaard-, metrische, draad- en lettermaten |
| Groeftype | Recht, rechtse spiraal of linkse spiraal |
| Schachttype | Recht cilindrisch of Morsetaper |
| Aantal Spaangroeven | 4 tot 8, afhankelijk van de gereedschapsdiameter |
| Tolerantie | Precisiegeslepen tot H7 of aangepaste specificaties |
| Bewerkingstype | Machinale gatnabewerking |
Beschikbare Materialen voor Opspanruimers
| Materiaal / coating | Het beste voor | Belangrijkste voordeel |
|---|---|---|
| HSS (Hogesnelheidsstaal) | Algemene bewerking in zacht staal en aluminium. | Biedt taaiheid en economische prestaties voor standaardproductie. |
| Volhardmetaal | Hoog-volume CNC-productie en abrasieve materialen. | Biedt hoge stijfheid, hittebestendigheid en snijkantbehoud. |
| Kobaltstaal (HSS-Co) | Hardere legeringen en onderbroken sneden. | Voegt hittebestendigheid toe met behoud van taaiheid. |
HSS biedt taaiheid voor algemene productie, volhardmetaal biedt stijfheid en slijtvastheid voor stabiele hoog-volume opstellingen, en kobaltstaal voegt hittebestendigheid toe voor hardere materialen en onderbroken sneden.
Welke Machines Gebruiken Opspanruimers?
CNC-bewerkingscentra
Gebruiken starre houders voor geautomatiseerde precisiegatnabewerking.
CNC-draaibanken
Plaatsen ruimers in revolvers om interne diameters op maat te brengen in roterende cilindrische werkstukken.
Kolomboormachines
Gebruiken gecontroleerde voeding voor herhaalbare verticale nabewerkingssneden.
Toepassingen en Industrieën voor Opspanruimers
Paspengatent
Brengt gaten op maat voor perspassende paspennen die worden gebruikt om mechanische samenstellingen uit te lijnen.
Lagerhuizen
Bewerkt interne diameters tot de voorgeschreven passing voor roterende lagers.
Kleppenhulzen
Brengt vloeistofgeleiders op maat waar rondheid en passing de afdichting beïnvloeden.
Automotive Componenten
Bewerkt herhaalde gaten in drijfstangen, motorblokken en gerelateerde componenten.
Veelgestelde Vragen over Opspanruimers
Wat is het verschil tussen opspanruimers en handruimers?
Opspanruimers gebruiken ronde of tapse schachten en een kortere invoerfase voor machinale opspanning. Handruimers gebruiken een vierkante schacht en een langere invoertaper voor handmatig starten.
Moet ik een opspanruimer met rechte of spiraalgroeven gebruiken?
Rechte groeven zijn geschikt voor algemene doorgaande gaten. Rechtse spiraalgroeven trekken spanen omhoog uit blinde gaten, terwijl linkse spiraalgroeven spanen naar voren duwen en het vastpakken in onderbroken gaten of spiebanen kunnen verminderen.
Welke toleranties zijn voorgeschreven voor opspanruimers?
De opgegeven standaard is H7-dimensietolerantie, met aangepaste decimale specificaties beschikbaar wanneer een toepassing een andere tolerantie vereist.
Hebben opspanruimers een voorgat nodig?
Ja. Het zijn nabewerkingsgereedschappen en ze vereisen een voorgeboosd gat dat iets kleiner is dan de doeldiameter.
Kunnen opspanruimers in maatwerkformaten worden gemaakt?
Maatwerkontwerpen kunnen diameter, lengte, schachtstijl, groefgeometrie, tolerantie en coating specificeren.
Gedeelde engineeringbron
Ontwerp- en Engineeringondersteuning
Bauron biedt ontwerp- en engineeringondersteuning voor aangepaste opspanruimerdiameters, toleranties, lengtes, schachten, groefgeometrieën, substraten en coatings. Deel de gat- en machinevereisten voor technische beoordeling.
Neem contact op met engineering
